ДВТ-03.ТЭ экономичные датчики относительной влажности и температуры.
Выпускаются в трёх конструктивных исполнениях: - настенное, - канальное, - уличное.
Диапазоны:
- по температуре: -40...+100°С;
- по влажности: 0...100%
Погрешность:
- по температуре: ±1,5°С;
- по влажности: ±3,0%
Выходы: - 2 токовых 4...20мА
ДВТ-03.ТЭ является экономичным аналогом ДВТ-03.Т не имеет индикатора, а по точности соответствует ДВТ-03.Т исполнения 2.
Датчик имеет встроенную систему защиты от конденсации влаги на чувствительном элементе (ЧЭВТ). При относительной влажности выше 95% автоматически включается нагрев ЧЭВТ датчика примерно на 5°С выше температуры окружающей среды. При этом значение относительной влажности вблизи ЧЭВТ уменьшается и предотвращается конденсация влаги.
ДВТ-03.ТЭ может применяться для контроля температуры и влажности в хранилищах, складах, музеях, инкубаторах, в производственных цехах.
Конкурентные преимущества:
- взаимозаменяемый чувствительный элемент;
- низкая стоимость при высоких технических параметрах;
- низкая инерционность;
- улучшенная временная стабильность;
- встроенная защита от агрессивных веществ и кратковременной конденсации влаги;
- различные конструктивные исполнения.
Технические характеристики датчиков влажности и температуры:
|
Диапазон напряжения питания |
10...36 В |
|
Количество унифицированных токовых выходов 4-20мА |
2 |
|
Рабочий диапазон измерения и преобразования сигнала по температуре: |
-40°С...+100°С |
|
Рабочий диапазон измерения и преобразования сигнала по относительной влажности: |
0%...100% отн., без конденсации влаги |
|
Рабочий диапазон эксплуатации электронного блока |
-40...+50°С |
|
Постоянная времени измерения относительной влажности и температуры, при скорости потока воздуха не менее 1 м/с |
не более 60 с (без защитного фильтра) |
|
Средняя наработка на отказ |
не менее 20 000 ч. |
|
Потребляемая мощность |
не более 2 ВА |
|
Конструктивные исполнения |
настенное, канальное и уличное |
|
Средний срок службы |
3 года |
|
Масса датчика |
более 0,24 кг |
Аксессуары к датчикам: - предлагаются различные аксессуары и наборы солей для юстировки.
Условия эксплуатации. После транспортирования и (или) хранения в условиях отрицательных температур датчик в транспортной таре необходимо выдержать в нормальных условиях не менее 6 часов.
ВНИМАНИЕ! Не допускается воздействие на ЧЭВТ агрессивных газов, конденсации влаги. Всё это может привести к безвозвратному ухудшению параметров сенсора и датчика в целом.
Длительное нахождение датчика при высокой относительной влажности может привести к дрейфу его характеристик и ухудшению точности измерений.
Юстировка и калибровка Юстировка датчика максимально упрощена для потребителя и выполняется в любых двух точках заданной относительной влажности.

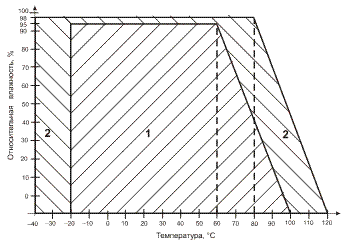

Рекомендуемые условия применения и эксплуатации датчика влажности и температуры ДВТ-03.ТЭ:
1 - рекомендуемая зона применения (диапазон измерения относительной влажности и температуры);
2 - зона применения в течение не более 50 ч. (максимально-допустимые условия эксплуатации)
Условное обозначение датчика влажности и температуры ДВТ-03.ТЭ:
Пример записи датчика при заказе: Датчик относительной влажности и температуры ДВТ-03.TЭ настенного исполнения Н2, с длиной зонда 40мм и длиной кабеля 1,0м
- Датчик ДВТ-03.TЭ-Н2-40-1,0
