УЗП устройства выпускается различных моделей в зависимости от предельно допускаемого рабочего давления, входящего в диапазон настройки устройства, и с различными вариантами соединения с приборами и магистралью.
Подключение к магистрали (вход) и к прибору (выход), модель устройств, возможные диапазоны настройки, предустановленное давление срабатывания указаны в таблице 1.
Таблица 1
|
Подключение |
Модель |
Диапазон настройки, |
Предустановленное давление срабатывания, кгс/см2 |
|
|
Магистраль |
Прибор |
|||
|
М20×1,5 R1/2” |
М20×1,5 |
УЗП 2,5 |
0,4 – 2,5 |
1,5 |
|
УЗП 6 |
2 – 6 |
4 |
||
|
УЗП 25 |
5 – 25 |
15 |
||
|
УЗП 60 |
20 – 60 |
40 |
||
|
УЗП 250 |
50 – 250 |
150 |
||
|
УЗП 400 |
240 – 400 |
320 |
||
По устойчивости к климатическим воздействиям устройства изготавливаются в исполнении Т категории 1 (для работы при температуре от минус 20°C до плюс 80°C).
Материал деталей устройств, контактирующих с измеряемой средой: нержавеющая сталь 10Х17Н13М2Т по ГОСТ 5632-2014. Материал уплотнительных колец: фторкаучук марки «Viton».
Масса устройств – не более 0,5кг.
Срок службы - не менее 6 лет.

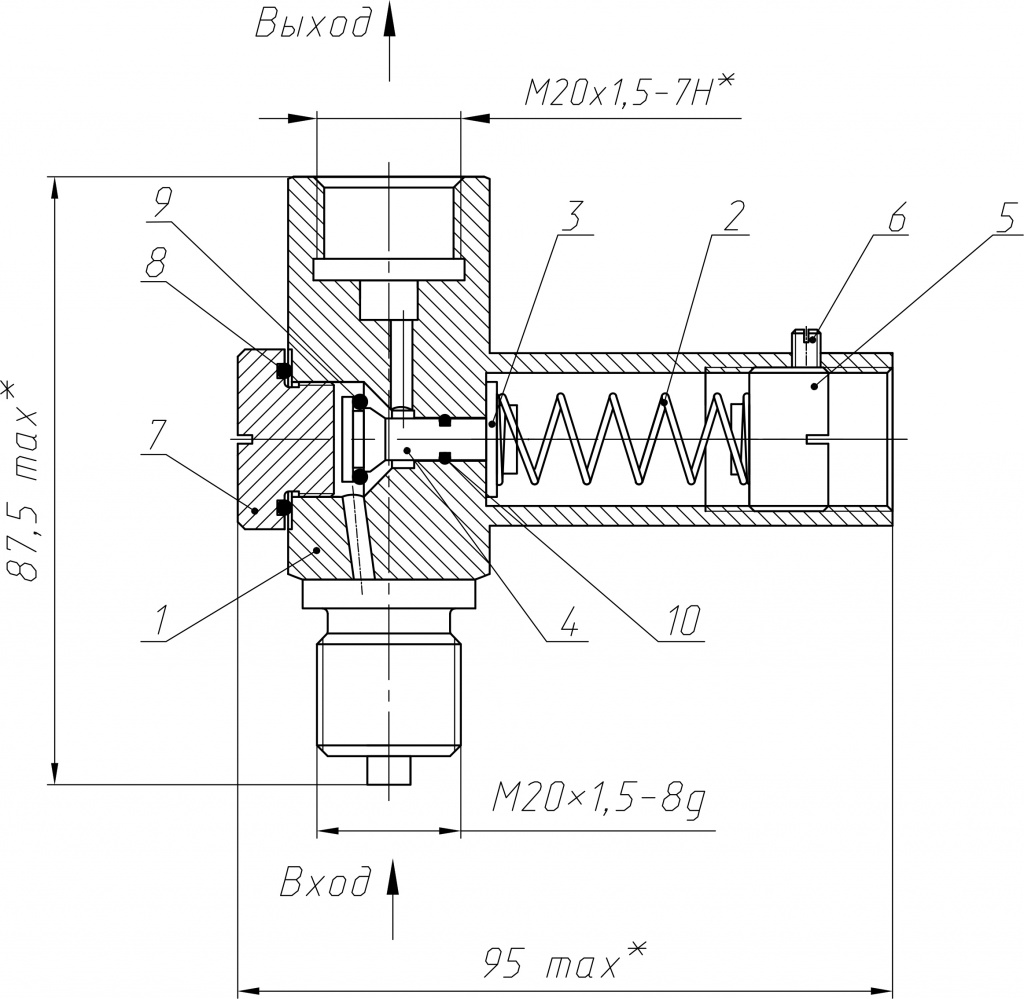

Габаритные, присоединительные и монтажные размеры устройств
Схема условного обозначения устройств при составлении заказа
УЗП 2,5 – 1,5 – ШМ20 – М20
1 2 3 4
1. Модель устройства;
2. Предустановленное давление срабатывания (кгс/см2);
3. Подключение к магистрали (вход);
4. Подключение к прибору (выход)
