ЭЛЕМЕР-РЭМ-2 485

раздел: Расход

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ-2 485 — это полнофункциональное исполнение электромагнитных расходомеров для применения в промышленности. Эти расходомеры ориентированы на применение в тяжелых условиях эксплуатации для измерения расхода воды, иных жидкостей различного происхождения и назначения в различных техпроцессах. Для этого исполнения доступна наибольшая вариативность заказа.
Ключевые особенности и основные характеристики расходомеров ЭЛЕМЕР-РЭМ-2 485
- Измерение расхода электропроводных жидкостей, в том числе химически-агрессивных и абразивных сред;
- Взрывозащищенное исполнение (Exd);
- Типоразмерный ряд DN — 4..1200мм;
- Давление среды PN: 1,6МПа; 2,5МПа; 4,0МПа;
- Присоединение к процессу:
- фланцевое по ГОСТ 33259-2015, EN 1092-1 или ANSI B16.5;
- сэндвич (межфланцевое);
- Материалы проточной части, контактирующие со средой:
- фторопластовая или полиуретановая футеровка;
- электроды из нержавеющей стали, хастеллоя, титана или тантала;
- Пределы допускаемой относительной погрешности измерения: ±0,15%; ±0,2%; ±0,5%; ±1,0%, ±2,0%;
- Температура среды — –40..+150°С;
- Компактное (моноблок) или раздельное (длина межблочного кабеля до 500м) исполнения;
- Исполнение с индикатором или без индикации;
- Поворотный экран, экранное меню с возможностью конфигурации прибора посредством емкостных кнопок;
- Выходные сигналы:
- для ВПР-02Н: аналоговый выход 4..20мА с цифровым протоколом HART v.7; 2 дискретных настраиваемых выхода: частотный 0..10000Гц или импульсный; импульсный или релейный;
- для ВПР-03МВ: аналоговый выход 4..20мА; цифровой протокол Modbus RTU по интерфейсу RS-485; 2 универсальных дискретных настраиваемых выхода: частотный 0..10000Гц или импульсный или релейный; частотный 0..10000Гц или импульсный или релейный;
- Напряжение питания: =24В; ~127В; ~220В (=220В);
- Пылевлагозащита: IP67, IP68 (для первичного преобразователя);
- Климатическое исполнение — –60..+70°C (УХЛ1);
- Поддержка стандарта NAMUR;
- Встроенная самодиагностика прибора;
- Календарь и часы реального времени для ведения архива расхода с функцией передачи данных архива по протоколу (для ВПР-03МВ);
- Возможность заказа опций:
- функция периодической имитационной бездемонтажной поверки посредством устройства ИМИТАТОР-ИПУ-01, в том числе во взрывоопасной зоне;
- функция обнаружения пустой трубы (для типоразмерного ряда от DN 50 до DN 400);
- функция автоматической очистки электродов.
Показатели надежности
- Средняя наработка на отказ — не менее 150 000 часов;
- Средний срок службы — не менее 15 лет;
- Межповерочный интервал — 5 лет;
- Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию с руководством НПП «ЭЛЕМЕР».Внешний вид и модификации ЭЛЕМЕР-РЭМ-2 485

Характеристика	Модификация
	Компактное (общепромышленное или Exd без имитационной поверки)	Компактное (Exd с функцией имитационной поверки)	Раздельное
Внешний вид
Характеристика первичного преобразователя (ППР)
Присоединение к процессу	фланцевое: ГОСТ 33259-2015 Тип 01, исполнение В для PN 1,6 и 2,5Мпа EN 1092-1 type 01 form B (в исполнении 1,6 и 2,5МПа для DN 15..400, в исполнении 4МПа для DN 15..150) ASME (ANSI) B16.5 Class 150 Lbs, Class 300 Lbs
	сэндвич (межфланцевое)
Типоразмерный ряд DN	4..1200мм
Давление среды PN	1,6МПа; 2,5МПа; 4МПа (для DN 15..150)
Диапазоны измерения расхода	минимальный (1:20); стандартный (1:100); расширенный (1:200); максимальный (1:500)
Пределы допускаемой относительной погрешности измерения	±0,15%; ±0,2%; ±0,5%; ±1,0%; ±2,0%
Температура среды	–40..+150°С
Футеровка	фторопласт Ф-4; полиуретан (только для фланцевой версии)
Электрод	нержавеющая сталь (12Х18Н10Т); хастеллой (ХН65МВУ); титан (ОСТ 1-90013-81 ВТ1-0); тантал (ТВЧ ТУ 95.234-80)

**Характеристика вторичного преобразователя расхода (ВПР)**
Варианты исполнения вторичного преобразователя расхода (ВПР)	ВПР-02Н	ВПР-03MB

Индикация	ЖК-индикатор 132×64 точки, 1,7" (40×23мм) или без индикации	OLED-индикатор 128×64 точки, 2,42" (60,5×37мм) или без индикации
Выходные каналы аналоговые	4..20мА (HART) + NAMUR NE43	4..20мА + NAMUR NE43
Выходные каналы дискретные	2 дискретных настраиваемых выхода: - частотный 0юю10000Гц или импульсный; - импульсный или релейный.	2 универсальных дискретных настраиваемых выхода: - частотный (0..10000Гц) или импульсный или релейный; - частотный (0..10000Гц) или импульсный или релейный
Тип цифрового протокола	HART	Modbus RTU
Интерфейс	–	RS-485
Электропитание	=24В; ~127В; ~220В (=220В)
Конфигурирование	- частичное конфигурирование через меню; - полное конфигурирование через внешний ПК по HART-протоколу c помощью ПО HARTmanager или HART MultiConfig	- частичное конфигурирование через меню; - полное конфигурирование через внешний ПК по RS-485 c помощью ПО «Программа настройки ВПР-03МВ» (см. раздел «Файлы»)
Подключение для настройки и конфигурирования	к токовому выходу через HART-модем HM-20/U2	к RS-485 через МИГР-05/U-3 или через технологический разъем и МИГР-05/UT
Архивация	–	архив с функцией передачи данных архива по протоколу
Исполнение с функцией автоматической очистки электродов	+
Исполнение с поддержкой имитационной бездемонтажной поверки	+

Типоразмерный ряд и диапазон расхода

Номинальный диаметр DN, мм	Наибольший расход Q_наиб, м³/ч	Переходный расход Q_пм, м³/ч	Переходный расход Q_пс, м³/ч	Переходный расход Q_пр, м³/ч	Наименьший расход Q_наим, м³/ч
		Наилучший доступный предел допускаемой относительной погрешности измерения объемного расхода для данного нижнего предела измерения
		±0,15%	±0,2%	±0,5%	±1,0%
4	0,45	0,023	0,0045	–	–
8	1,8	0,09	0,018	–	–
10	2,8	0,14	0,028	–	–
15	6,5	0,325	0,065	0,033	0,013
20	12	0,6	0,12	0,06	0,024
25	18	0,9	0,18	0,09	0,036
32	30	1,5	0,30	0,15	0,060
40	46	2,3	0,45	0,23	0,092
50	72	3,6	0,72	0,36	0,144
65	120	6	1,20	0,60	0,240
80	182	9,1	1,80	0,90	0,364
100	284	14,2	2,80	1,40	0,568
125	443	22,15	4,30	2,15	0,886
150	650	32,5	6,50	3,25	1,3
200	1150	57,5	11,50	5,75	2,3
250	1800	90	18,00	9,00	–
300	2547	127,35	25,20	12,60	–
400	4528	226,4	45,00	22,50	–
500	7100	355	71	–	–
600	10200	510	102	–	–
700	13850	692,5	138,5	–	–
800	18100	905	181	–	–
900	22900	1145	229	–	–
1000	28300	1415	283	–	–
1200	40700	2035	407	–	–

Виды исполнения

Вид исполнения	Маркировка взрывозащиты
Общепромышленное	—
Взрывобезопасное «взрывонепроницаемые оболочки «d»	1Ех db IIC T6 Gb X Ех tb IIIC T85 °C Db X
	1Ех db IIC T5 Gb X Ех tb IIIC T100 °C Db X
	1Ех db IIC T4 Gb X Ех tb IIIC T135 °C Db X
	1Ех db IIC T3 Gb X Ех tb IIIC T150 °C Db X

Климатические исполнения

Вид	Группа	ГОСТ	Диапазон температуры окружающего воздуха при эксплуатации, °С
—	C2	Р 52931-2008	–40..+70
—	C3		–60..+70
—	C3		–25..+70
T3	—	15150-69	–25..+70
УХЛ.1	—		–60..+70
УХЛ.1.1	—		–60..+70
УХЛ.1.1	—		–25..+70
УХЛ.3.1	—		–25..+70

Габаритные размеры

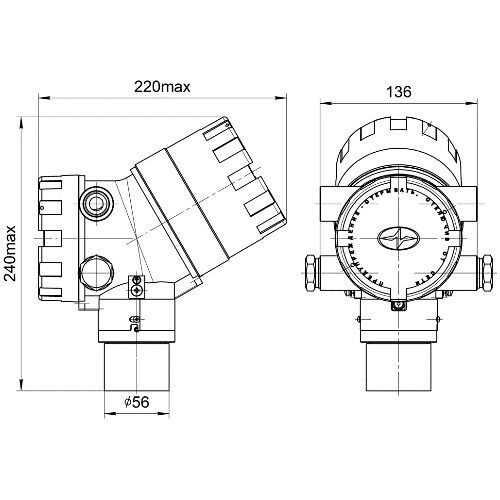

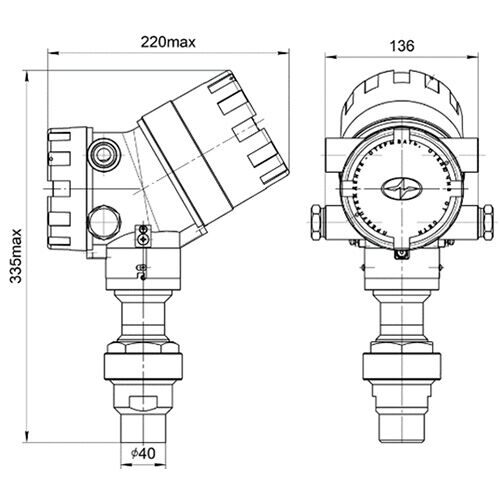

Вторичный преобразователь расхода ВПР-02Н или ВПР-03МВ
Общепромышленное исполнение или взрывозащищенное (Exd) без имитационной поверки
Тип присоединения к трубопроводу
Фланцы	Сэндвич

Взрывозащищенное исполнение (Exd) с функцией имитационной поверки во взрывоопасной зоне
Тип присоединения к трубопроводу
Фланцы	Сэндвич

Размеры и масса ЭЛЕМЕР-РЭМ-2, модель 485, тип присоединения к трубопроводу «Фланцы»

Номинальное давление среды 1,6МПа
DN, мм	D, мм	Н, мм	L, мм	D1, мм	d, мм	n, отв.	Масса, кг
15	95	93	200	65	14	4	3,9
20	105	100	200	75	14	4	4,5
25	115	109	200	85	14	4	5,7
32	135	126	200	100	18	4	4,9
40	145	133	200	110	18	4	7,9
50	160	151	200	125	18	4	10,5
65	180	170	200	145	18	4	13
65	180	170	250	145	18	4	13
80	195	197	200	160	18	4	15,7
80	195	197	250	160	18	4	15,7
100	215	213	250	180	18	8	19,5
125	245	243	250	210	18	8	25
125	245	243	300	210	18	8	25
150	280	270	300	240	22	8	32
200	335	370	350	295	22	12	46
250	405	458	450	355	26	12	73
300	460	514	500	410	26	12	94
400	580	572	600	525	30	16	150
500	710	700	600	650	33	20	350
600	840	796	600	770	39	20	440
700	910	880	700	840	39	24	525
800	1020	990	800	950	39	24	675
900	1120	1093	900	1050	39	28	910
1000	1255	1215	1000	1170	45	28	1260
1200	1485	1428	1200	1390	52	32	1730
Номинальное давление среды 2,5МПа
DN, мм	D, мм	Н, мм	L, мм	D1, мм	d, мм	n, отв.	Масса, кг
15	95	93	200	65	14	4	3,9
20	105	100	200	75	14	4	4,5
25	115	109	200	85	14	4	5,7
32	135	126	200	100	18	4	4,9
40	145	133	200	110	18	4	7,9
50	160	151	200	125	18	4	10,5
65	180	170	200	145	18	8	13
65	180	170	250	145	18	8	13
80	195	197	200	160	18	8	15,7
80	195	197	250	160	18	8	15,7
100	230	220	250	190	22	8	19,5
125	270	255	250	220	26	8	25
125	270	255	300	220	26	8	25
150	300	280	300	250	26	8	32
200	360	383	350	310	26	12	46
250	425	468	450	370	30	12	73
300	485	527	500	430	30	16	94
400	610	587	600	550	33	16	150
500	730	700	600	660	39	20	350
600	840	796	600	770	39	20	455
700	960	905	700	875	45	24	610
800	1075	1017	800	990	45	24	815
Номинальное давление среды 4МПа
DN, мм	D, мм	Н, мм	L, мм	D1, мм	d, мм	n, отв.	Масса, кг
15	95	93	200	65	14	4	3,9
20	105	100	200	75	14	4	4,5
25	115	109	200	85	14	4	5,7
32	140	129	200	100	18	4	4,9
40	150	136	200	110	18	4	7,9
50	165	154	200	125	18	4	10,5
65	185	172	200	145	18	8	13
65	185	172	250	145	18	8	13
80	200	199	200	160	18	8	15,7
80	200	199	250	160	18	8	15,7
100	235	223	250	190	22	8	19,5
125	270	255	250	220	26	8	25
125	270	255	300	220	26	8	25
150	300	280	300	250	26	8	32

Размеры и масса ЭЛЕМЕР-РЭМ-2, модель 485, тип присоединения к трубопроводу «Сэндвич»

Номинальное давление среды 2,5МПа
DN, мм	D, мм	Н, мм	L, мм	Масса, кг
15	51	66	85	6
20	61	76	90	6
25	72	87	100	7
32	82	97	120	8
40	92	107	130	9
50	107	122	150	10
65	126	141	150	12
80	142	157	200	15
100	162	177	210	18
125	190	205	210	25
150	218	233	200	30
200	274	270	240	45
