раздел: Давление - Манометры цифровые/ цифровые взрывозащищённые
ТУ 4212-039-00225590-2003 Манометры ДМ5002М предназначены для измерения избыточного давления и (или) разрежения неагрессивных по отношению к нержавеющей стали 12X18H10T и титана, некристаллизирующихся жидкостей, газов и пара, в том числе кислорода с отображением текущего значения давления на цифровом индикаторе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Тип прибора | Манометры, вакуумметры, мановакуумметры цифровые прецизионные с питанием от сети переменного тока 220В |
| Степень защиты | IP54 |
| Предел допускаемой основной погрешности | ±0.06% от ВПИ; ±0.1% от ВПИ; ±0.15% от ВПИ; ±0.2% от ВПИ; ±0.25% от ВПИ; ±0.5% от ВПИ |
| Климатическое исполнение | УХЛ3.1; У2 |
| Температура окружающей среды | от минус 10 до плюс 70°С (УХЛ3.1 и Т3); от минус 55 до плюс 70°С (У2) |
| Фланец | Отсутствует |
| Расположение штуцера | Радиальное |
| Виброзащита | N2 (от 10 до 55 Гц с амплитудой до 0,35 мм) |
| Межповерочный интервал | 3 года |
| Корпус | Алюминиевый сплав |
| Штуцер | Нержавеющая сталь |
| Резьба присоединительного штуцера | М20х1,5-8g; R1/2; G1/2-B |
| Масса прибора | не более 1,9 кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДМ5002М |
-100...0кПа |
-1...0кгс/см2 |
|
ДМ5002М |
-100...60кПа |
-1...0,6кгс/см2 |
|
-100...150кПа |
-1...1,5кгс/см2 |
|
|
-100...300кПа |
-1...3,0кгс/см2 | |
|
-100...500кПа |
-1...5,0кгс/см2 | |
|
-0,1...0,9МПа |
-1...9,0кгс/см2 |
|
|
-0,1...1,5МПа |
-1...15кгс/см2 |
|
|
-0,1...2,4МПа |
-1...24кгс/см2 |
|
|
ДМ5002М |
0...16кПа | 0...0,16кгс/см2 |
| 0...25кПа | 0...0,25кгс/см2 | |
| 0...40кПа | 0...0,4кгс/см2 | |
| 0...60кПа | 0...0,6кгс/см2 | |
|
0...100кПа |
0...1,0кгс/см2 |
|
|
0...160кПа |
0...1,6кгс/см2 | |
|
0...250кПа |
0...2,5кгс/см2 | |
|
0...400кПа |
0...4,0кгс/см2 | |
|
0...600кПа |
0...6,0кгс/см2 | |
|
0...1,0МПа |
0...10кгс/см2 | |
|
0...1,6МПа |
0...16кгс/см2 | |
|
0...2,5МПа |
0...25кгс/см2 | |
|
0...4,0МПа |
0...40кгс/см2 | |
|
0...6,0МПа |
0...60кгс/см2 | |
|
0...10МПа |
0...100кгс/см2 | |
|
0...16МПа |
0...160кгс/см2 | |
|
0...25МПа |
0...250кгс/см2 | |
|
0...40МПа |
0...400кгс/см2 | |
|
0...60МПа |
0...600кгс/см2 | |
|
0...100МПа |
0...1000кгс/см2 | |
|
0...160МПа |
0...1600кгс/см2 | |
|
0...250МПа |
0...2500кгс/см2 |
По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.
Таблица выбора кода сенсора
ФУНКЦИОНАЛЬНЫЕ НАЗНАЧЕНИЯ ПРИБОРОВ:
- цифровая индикация текущего значения давления;
- преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал;
- управление внешними электрическими цепями с помощью релейного сигнального устройства.
Приборы имеют стандартный цифровой интерфейс RS-232 или RS-485, что позволяет автоматизировать процесс обработки результатов измерения.
Сенсорная клавиатура на передней панели прибора позволяет проводить:
- установку (переустановку) диапозона измерений;
- установку единицы измерения кПа, МПа, кгс/см2 и др.;
- настройку выходного сигнала;
- выбор исполнения и значения уставок коммутирующего устройства;
- контроль настройки параметров приборов;
- автокорректировку временного дрейфа (установку нуля);
- изменение времени усреднения результата измерения и выходного сигнала (демпфирование)
Режим бесперебойного питания в случае отключения питания от сети: в течение 1ч.
Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.
Модификация:
- ДМ5002М-А - цифровая индикация текущего значения давления;
- ДМ5002М-Б - цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал;
- ДМ5002М-В - цифровая индикация текущего значения давления и сигнализация повышения или понижения давления установленных граничных значений;
- ДМ5002М-Г- цифровая индикация текущего значения давления с преобразованием в унифицированный токовый выходной сигнал и сигнализация повышения или понижения давления установленных граничных значений.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Руководство пользователя DigitalMaster
Конфигурационная программа на прибор DigitalMaster
Инструкция пользователя на программу DigitalMaster
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
Сигнализирующее устройство по подключению внешних цепей имеет исполнения III, IV, V, VI по ГОСТ 2405-88.
- Максимальное значение напряжения управления: 220 В переменного тока;
- Максимальное значение тока управления: 1 А
ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ
- Выходной сигнал – постоянный ток: (4-20); (0-5)мА;
- Сопротивление нагрузки приборов (линия связи - трехпроводная):
- с выходным сигналом (0-5)мА - не менее 2,5кОм
- с выходным сигналом (4-20)мА - не менее 0,6кОм
- Напряжение питания 220В переменного тока;
- Потребляемая мощность приборов - не более 4,2ВА

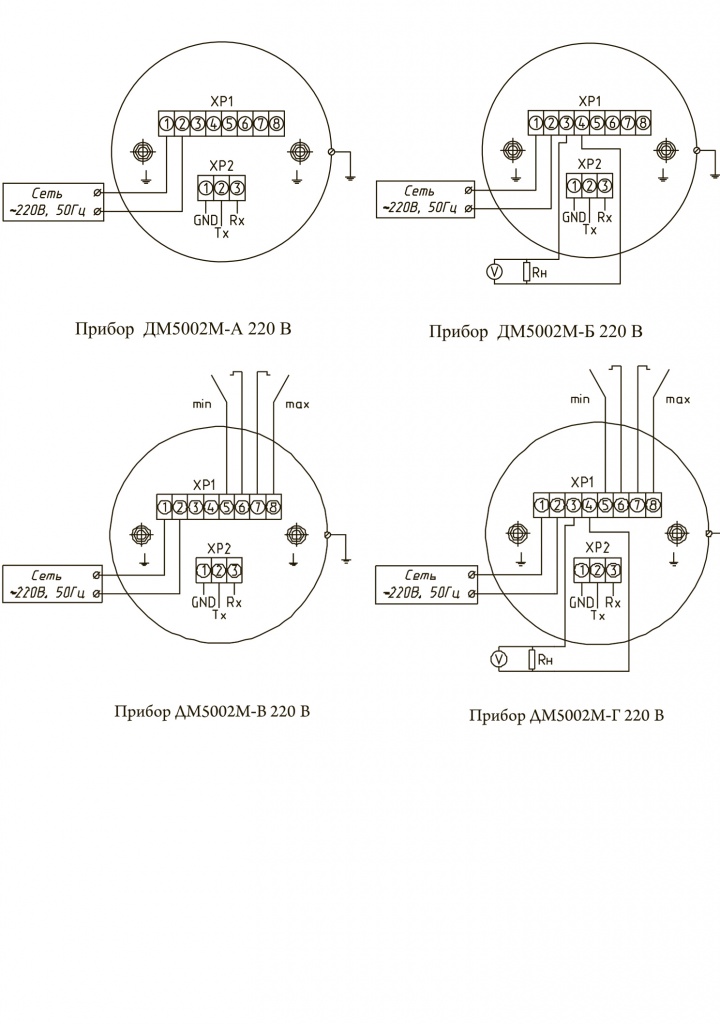

Схема подключения прибора
ОПЦИИ
- Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой);
- Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода;
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью;
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора;
Заводской номер - все приборы ДМ5002М поставляются с заводским номером.
ГАРАНТИИ ИЗГОТОВИТЕЛЯ Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
| Тип прибора | » ДМ5002М » ДМ5002М » ДМ5002М |
Манометр Вакуумметр Мановакуумметр |
| Модификация | » А » Б » В » Г |
|
| Климатическое исполнение | » УХЛ3.1 (базовое) » У2 » Т3 |
|
| Код сенсора | см. в таблице | |
| Верхнее значение диапазона показаний |
см. в таблице | |
| Единица измерения | » кгс/см2 (базовое) » кПа » МПа » и др. |
|
| Предел допускаемой основной погрешности | » ± 0,5% » ± 0,25% » ± 0,2% » ± 0,15% » ± 0,1% » ± 0,06% |
|
| Измеряемая среда | » -//- (базовое) » Кис |
Кислород |
| Конструктивное исполнение | » РШ (базовое) » Ф |
Радиальный штуцер без фланца Радиальный штуцер с задним фланцем |
| Степень защиты | » IP54 | |
| Код выходного сигнала | » 05 » 42 |
(0-5)мА (4-20)мА |
| Тип индикаторного устройства | » СДИ | Cветодиодный индикатор |
| Цифровой интерфейс | » RS-232 » RS-485 |
|
| Напряжение питания | » 220 B | |
| Резьба штуцера | » M20x1.5-8g (базовое) » G1/2 » R1/2 |
|
| Дополнительные требования |
» Обезж. » Табл. » ЦСМ |
Обезжиривание Табличка Поверка ЦСМ |
Пример обозначения: ДМ5002М-Г - УХЛ3.1 - 6 - 2,5 МПа - 0,1 - 42 - СДИ - RS-232 - 220 В - G1/2
Поверка приборов: Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
Все приборы имеют отметку о поверке на задней стенке корпуса приборов.
Все приборы ДМ5002М имеют отметку о первичной поверке в паспорте на прибор.По требованию потребителя:
- приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c 5Ш0.283.342 МЕТОДИКА ПОВЕРКИ.
