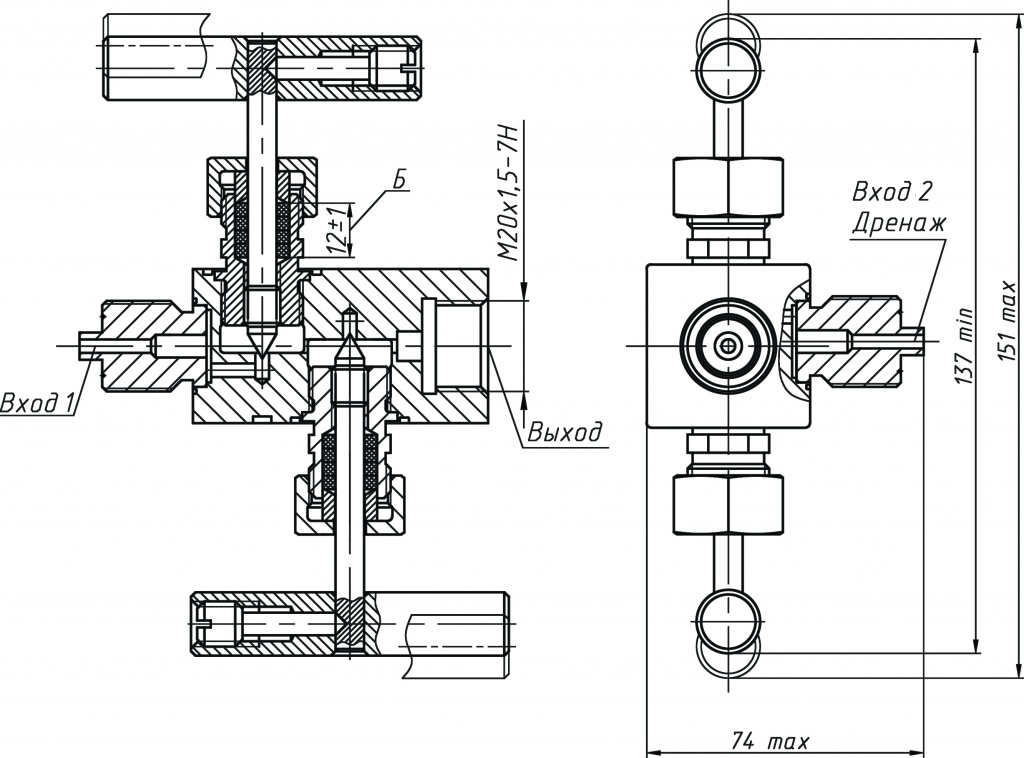

раздел: ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ - Вентильные блоки 2В
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочее давление: жидких сред - до 40МПа (до 400кгс/см2), газообразных сред - до 25МПа (до 250кгс/см2)
Материал вентиля: нержавеющая сталь
Резьба на "выходе": М20х1,5-7Н
Масса вентиля: не более 1,05кг, с КМЧ не более 1,3кг
Температура рабочей среды на входе вентильных блоков: от минус 40 до плюс 200оС
Температура окружающего воздуха: от минус 70 до плюс 70оС
Тип вентиля | Вариант присоединительной резьбы | Обозначение резьбы |
2В | Наружняя резьба К1/2" | 01 |
Наружняя резьба К1/4" | 02 | |
Внутренняя резьба К1/4" | 03 | |
Внутренняя резьба К1/2" | 04 | |
Наружняя резьба М20х1,5 | 05 | |
Наружняя резьба R1/2" | 06 | |
Наружняя резьба R1/4" | 07 | |
Наружняя резьба G1/2" | 08 | |
Наружняя резьба G1/4" | 09 | |
Внутренняя резьба R1/2" | 10 | |
Внутренняя резьба R1/4" | 11 | |
Внутренняя резьба G1/2" | 12 | |
Внутренняя резьба G1/4" | 13 | |
Внутренняя резьба М20х1,5 | 14 |
Наименование | Материал | Количество |
Ниппель | 12Х18Н10Т ГОСТ 5632-2014 |
1шт. |
Гайка | 1шт. | |
Прокладка | медь М1 ГОСТ 859-2001 | 1шт. |
Наименование | Материал | Количество |
Заглушка | 12Х18Н10Т ГОСТ 5632-2014 |
1 шт. |
Прокладка | медь М1 ГОСТ 859-2001 | 1 шт. |
Наименование | Материал | Количество |
Дренаж-ниппель | 12Х18Н10Т ГОСТ 5632-2014 |
1 шт. |
Гайка | 1 шт. | |
Прокладка | медь М1 ГОСТ 859-2001 | 1 шт. |

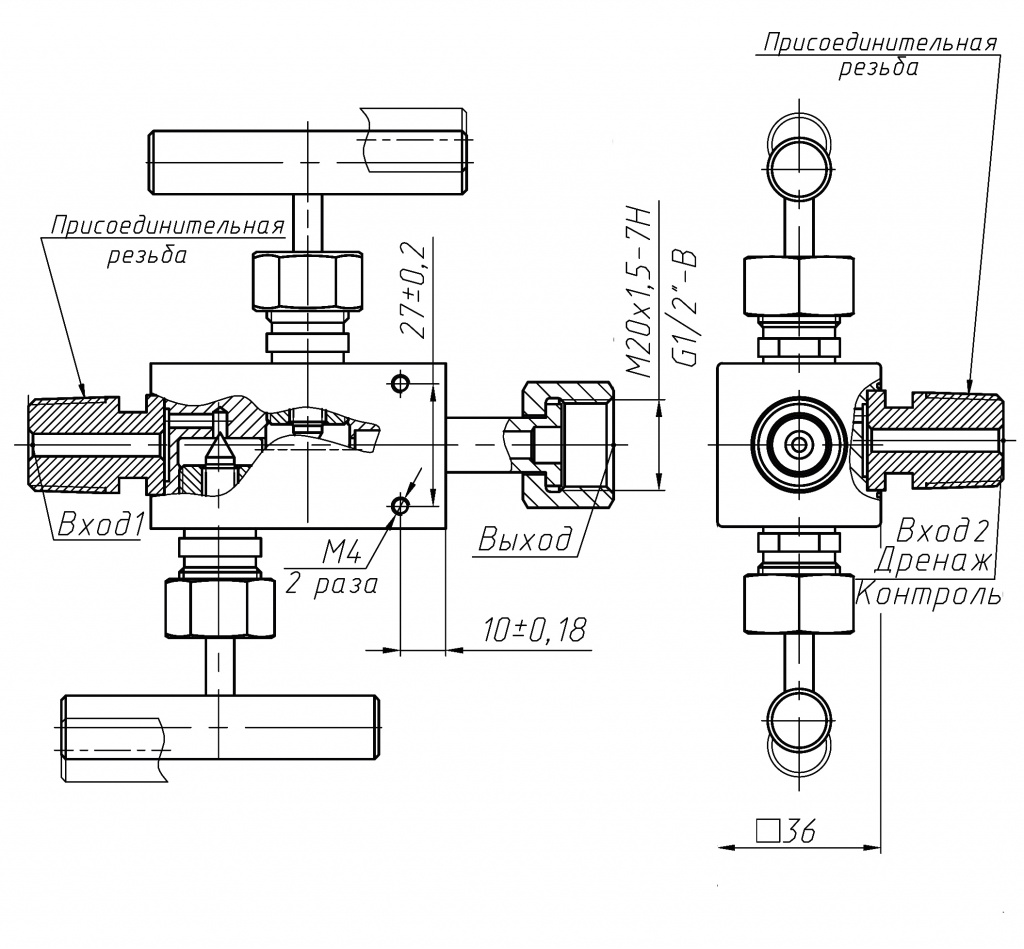

Исполнение вентильного блока с накидной гайкой | |
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
ВАЖНО! Для вентильных блоков без накидной гайки резьба "выхода" только М20х1,5 и не указывается в обозначении вентиля.
Примеры обозначения:
Вентильный блок 2В-05-09
(резьба входа - наружная М20х1,5, резьба дренажа - наружная G1/4)
Вентильный блок 2В-01-14-КМЧ2
(резьба входа - наружная К1/2, резьба дренажа - внутренняя М20х1,5, комплект монтажных частей 2)
Вентильный блок 2В-05-05-ГН М20
(резьба входа - наружная М20х1,5, резьба дренажа - наружная М20х1,5, накидная гайка с внутренней резьбой М20х1,5)
Тип вентиля | 2В | |
Обозначение резьбы (Вход 1) | см.в таблице | Присоединение к импульсной линии |
Обозначение резьбы (Вход 2 Дренаж) | см.в таблице | Присоединение к дренажной линии |
Комплект монтажных частей | » -//- » КМЧ1 » КМЧ2 » КМЧ3 |
без комплекта монтажных частей с комплектом монтажных частей КМЧ1 с комплектом монтажных частей КМЧ2 с комплектом монтажных частей КМЧ3 |
Наличие накидной гайки с указанием резьбы | » -//- » ГН М20 » ГН G1/2 |
без накидной гайки с накидной гайкой с резьбой М20х1,5 с накидной гайкой с резьбой G1/2 |
Для установки на газ | » -//- » газ |
измеряемая среда - газ |
По требованию потребителя вентильные блоки с наружной резьбой М20х1,5 на входе среды (2В-05-(01...14)) поставляются с комплектом монтажных частей (КМЧ1):
По требованию потребителя вентильные блоки 2В поставляются с заглушкой на дренаж (КМЧ2):
По требованию потребителя вентильные блоки с наружной резьбой М20х1,5, G1/2 на дренажной линии (2В-(01...14)-05, 2В-(01...14)-08) поставляются с дренажной системой (КМЧ3):
По требованию потребителя вентильные блоки 2В поставляются с накидной гайкой с внутренней резьбой М20х1,5, G1/2
