раздел: ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ - Демпфирующие устройства, охладители, импульсные линии, КМЧ
Конструктивные особенности, описание, код при заказе
Состав КМЧ |
Рисунок |
Код при заказе |
Код при заказе ЭЛЕМЕР-100, САПФИР-22ЕМ |
Прокладка (Ф-4УВ15 или М1)* |
|
T1Ф, Т1М |
— |
Переходник с М20×1,5 на наружную резьбу М12×1,5; прокладка (Ф-4УВ15 или М1)* |
|
T2Ф, Т2М |
— |
Переходник с М20×1,5 на внутреннюю резьбу K1/4” (1/4”NPT), прокладка (Ф-4УВ15 или М1)* |
|
T3Ф, Т3М |
1/4NPT внутр. |
Переходник с М20×1,5 на внутреннюю резьбу K1/2” (1/2”NPT), прокладка (Ф-4УВ15 или М1)* |
|
T4Ф, Т4М |
1/2NPT внутр. |
Переходник с М20×1,5 на наружную резьбу K1/4” (1/4”NPT), прокладка (Ф-4УВ15 или М1)* |
|
T5Ф, Т5М |
1/4NPT наружн. |
Переходник с М20×1,5 на наружную резьбу K1/2” (1/2”NPT), прокладка (Ф-4УВ15 или М1)* |
|
T6Ф, Т6М |
1/2NPT наружн. |
Гайка М20×1,5; ниппель; прокладка (Ф-4УВ15 или М1)* |
|
T7Ф, Т7ФУ или Т7М, Т7МУ |
М20, ТМ20* |
Бобышка М20×1,5; уплотнительное кольцо (для датчиков cо штуцерами М20×1,5) |
|
Т8, Т8У |
— |
Бобышка М24×1,5; уплотнительное кольцо (для датчиков с полуоткрытой мембраной) |
|
Т9, Т9У |
— |
Бобышка М39×1,5 (для датчиков с полуоткрытой мембраной), уплотнительное кольцо отсутствует (входит в АИР) |
|
Т10, Т10У |
— |
Бобышка G1/2”; уплотнительное кольцо (для датчиков cо штуцерами G1/2”) |
|
T11, Т11У |
— |
Два монтажных фланца с резьбовым отверстием К1/4” (1/4”NPT); крепеж; прокладки (резина (Р) или фторопласт (Ф)) |
|
С1Р, С1Ф |
К1/4 (1/4 NPT) |
Два монтажных фланца с резьбовым отверстием К1/2” (1/2”NPT); крепеж, прокладки (резина (Р) или фторопласт (Ф)) |
|
С2Р, С2Ф |
К1/2 (1/2 NPT) |
Два монтажных фланца со штуцером с резьбой K1/4” (1/4”NРT); крепеж; прокладки (резина (Р) или фторопласт (Ф)) |
|
С3Р, С3Ф |
1/4NPT наружн. |
Два монтажных фланца со штуцером с резьбой K1/2” (1/2”NРT); крепеж; прокладки (резина (Р) или фторопласт (Ф)) |
|
С4Р, С4Ф |
1/2NPT наружн. |

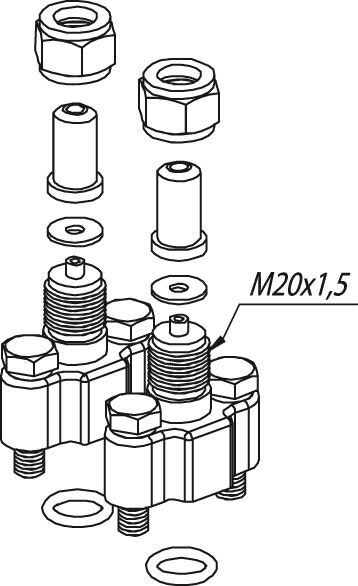

Два монтажных фланца со штуцером М20×1,5; две гайки М20×1,5; два ниппеля; две нижние прокладки (резина (Р) или фторопласт (Ф)) и две верхние прокладки (Ф-4-УВ15 или М1)* |
|
С5РФ, С5РФУ или С5ФФ, С5ФФУ или С5РМ, С5РМУ или С5ФМ, С5ФМУ |
М20 наружн. |
* — монтажная часть с кронштейном, позволяющим монтаж датчиков на трубе диаметром (50±5) мм (в код вводится буква «Т»).
